BÀI 9: ĐẾM TỪ 0 ĐẾN 99 SỬ DỤNG 2 NÚT NHẤN PIC16F877A XC8
Đăng bởi: lam3ngon - Thời gian: 22-01-2016, 20:51
Chuyên mục: MCU 8051, AVR, PIC - Lượt xem: 3.905

Chào các bạn trong bài đăng trước mình đẫ hướng dẫn các bạn đến từ 0 đến 9 và từ 9 về 0 sử dụng 2 nút nhấn 1 nút nhấn tăng và 1 nút nhấn giảm và trong bài này chúng ta cũng làm tương tự nhưng lần này là từ 0 đến 99 nha.

Các bạn chý ý nếu không có thời gian chống dội phím thì khi nhấn giá trị trên LED sẽ không như chúng ta mong muốn có nghĩa là nó sẽ tăng 1 lúc nhiều số hoặc ngược lại hoặc khi nhấn nút sẽ không có tác dụng gì. Và thêm 1 chú ý nữa cũng rất quan trọng khi các bạn sử dụng PORTA là PORT xuất thì không sao nhưng khi sử dụng PORTA là PORT nhập thì phải tắt chế độ ADC của nó đi nếu không các bạn sẽ không điều khiển nút nhấn như ý muốn của mình được ! Và đển tắt chế độ ADC của nó đi thì chúng ta phải cho thanh ghi ADCON1 = 0x07 các bạn tự tra Datasheet của thanh ghì này nha và coi thử tại sau chúng ta lại cho giá trị thanh ghi ADCON1  = 0x07 nha.

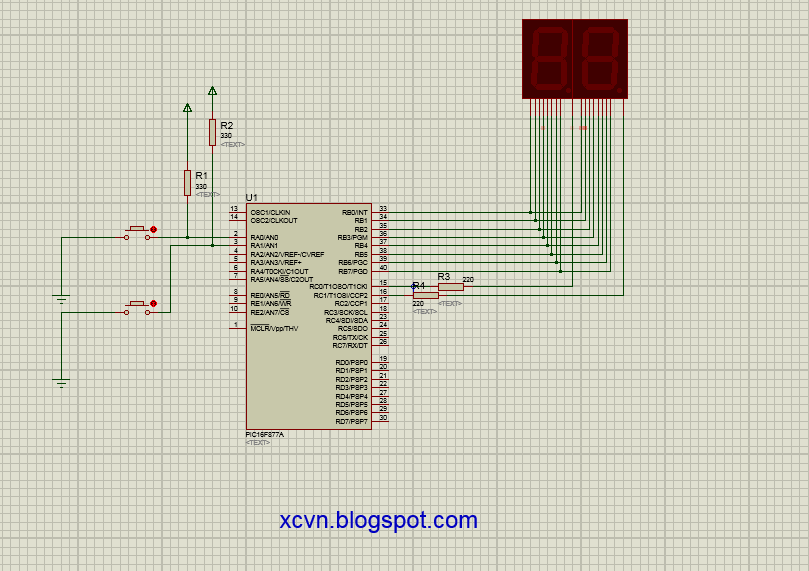

- Đây là ảnh mô phỏng protues.

- Đây là code chương trình.

#include <stdio.h>

#include <stdlib.h>

#define _XTAL_FREQ 8000000

#include <xc.h>

// CONFIG

#pragma config FOSC = HS        // Oscillator Selection bits (XT oscillator)

#pragma config WDTE = OFF       // Watchdog Timer Enable bit (WDT disabled)

#pragma config PWRTE = OFF      // Power-up Timer Enable bit (PWRT disabled)

#pragma config BOREN = OFF      // Brown-out Reset Enable bit (BOR disabled)

#pragma config LVP = OFF        // Low-Voltage (Single-Supply) In-Circuit Serial Programming Enable bit (RB3 is digital I/O, HV on MCLR must be used for programming)

#pragma config CPD = OFF        // Data EEPROM Memory Code Protection bit (Data EEPROM code protection off)

#pragma config WRT = OFF        // Flash Program Memory Write Enable bits (Write protection off; all program memory may be written to by EECON control)

#pragma config CP = OFF         // Flash Program Memory Code Protection bit (Code protection off)

void displayed(unsigned int digit);

unsigned char  const SEGMENT_MAP[10] = {0XBF,0X86,0XDB,0XCF,0XE6,0XED,0XFD,0X87,0XFF,0XEF};

void main(void) {

     ADCON1 = 0x07;

     TRISB = 0x00;           //Set PortB to all outputs

     TRISA0 = 1;             //Set PortC.0 as input

     TRISA1 = 1;

     TRISC0 = 0;

     TRISC1 = 0;

     char digit=0;

     while(1)

     {

      if (!RA0)        //Check if switch SW1 is closed

      {

         __delay_ms(100);

        if(!RA0)       //Check if switch SW1 is still closed

        {

        digit++;

        if (digit==100)

        digit=0;

        __delay_ms(10); //wait for 100ms

        }

      }

      else

      {

          displayed(digit);

      }

      if (!RA1)        //Check if switch SW1 is closed

      {

        __delay_ms(100); //wait for 100ms

        if (!RA1)       //Check if switch SW1 is still closed

         {

        digit--;

        if (digit==0)

        digit=99;

        __delay_ms(10); //Delay 1 second

         }

      }

      else

      {

          displayed(digit);

      }

    }

}

void displayed(unsigned int digit)

{

     unsigned int one,ten;

     ten = (digit)/10;

     one = (digit)%10;



     RC0 = 0;

     PORTB = (SEGMENT_MAP[ten]);

     __delay_ms(10);

     RC0 = 1;



     RC1 = 0;

     PORTB = (SEGMENT_MAP[one]);

     __delay_ms(10);

     RC1 = 1;

}

- Link download project Click here

Xem thêm tại Blog Programming PIC


Nguồn: Programming PIC
